c51单片机编程实例讲解（c51单片机编程入门）

>

自己学习记录用，有些乱，

1、IIC，eeprom24c02驱动配置

本实验是基于EEPROM的24C02驱动配置的编程，主要记录一些编程的重点节点的理解：

1、IIC驱动配置：精准的时钟配置，计算每一步所需要的指令周期，相加是10us。

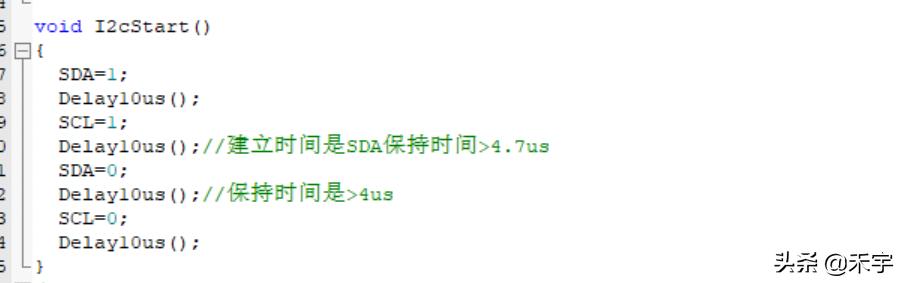

2、IIC的起始信号配置，根据IIC的时序特性配置。

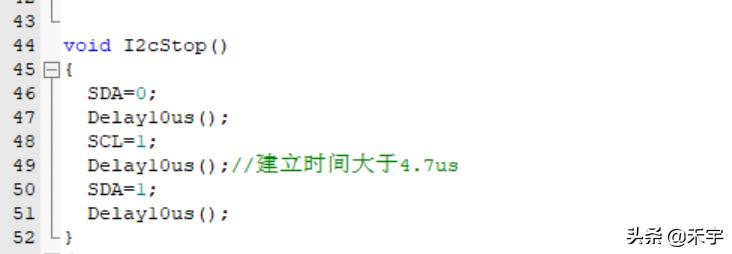

3、IIC终止信号配置，根据IIC的时序特性配置。

4、I2cSendByte(unsigned char dat): 通过I2C发送一个字节。在SCL时钟信号高电平期间，保持发送信号SDA保持稳定。

5、I2cReadByte()，函数功能 : 使用I2c读取一个字节

6、void At24c02Write(unsigned char addr,unsigned char dat) 函数功能 :向 24c02的一个地址写入一个数据。

发送写器件地址是根据24C02的电路特性和地址特性获得。24C02是有E0，E1，E2寻址，根据下面两图片可知是8位寻址，因E0、E1、E2引脚接地，而是写所以，R/W位为零。,即发送器件地址位0xa0，同理接收时，接收器件地址为0xa1.

7、unsigned char At24c02Read(unsigned char addr)函数功能 : 读取24c02的一个地址的一个数据

2、24C02或者24C16进行字节、页读取、页存取

24C02/16存储空间大小

24C02就是有2Kbit = 2000/8 = 250个字节，24C16就是有16kbit = 2000个字节，24C02一页最多可以写入8个字节，因此可以分成32页，24C16一页最多可以写入16个字节，因此可以分成128页。
1、字节写操作

void WriteByte_24LC16B(unsigned char input)

{

unsigned char bit_count;

for(bit_count=8;bit_count!=0;bit_count–
