经典机械零件图纸尺寸标注解读——减速器输出轴、轴承座

减速器输出轴：

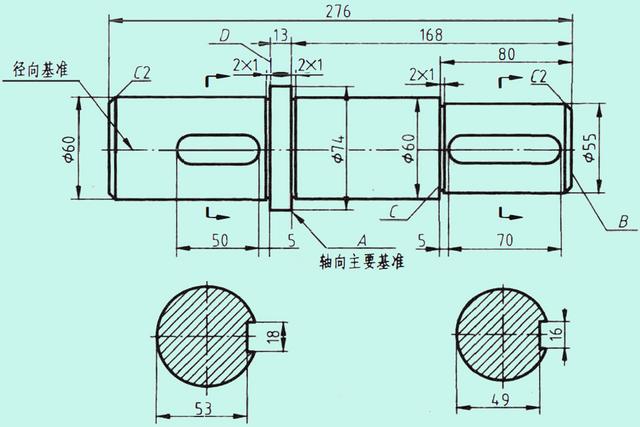

减速器输出轴尺寸标注

上图为输出轴的尺寸标注示例， 下面来解读图纸中该零件的尺寸标注。

（1）分析尺寸基准

所谓尺寸基准， 就是尺寸始发点。物体是以长、宽、高形式占有空间，长、宽、高都有尺寸基准。该输出轴的长度方向主要基准是轴承接触面φ74的右端面A，如168就是从A发出至右端面 B，由 B 面注出 80、276, B 便是长度方向的辅助基准。两键槽的定位尺寸分别从C面和D面注出定位尺寸5，所以C面和D面是长度方向次要的辅助基准。

该零件高度方向和宽度方向的尺寸基准是径向基准轴线。

（2）加工时，先车削 168，再车削80，既满足设计要求，又符合加工顺序。

（3）铣两个断面图上标有尺寸53、 49，便于测量键槽的深度。

轴承座

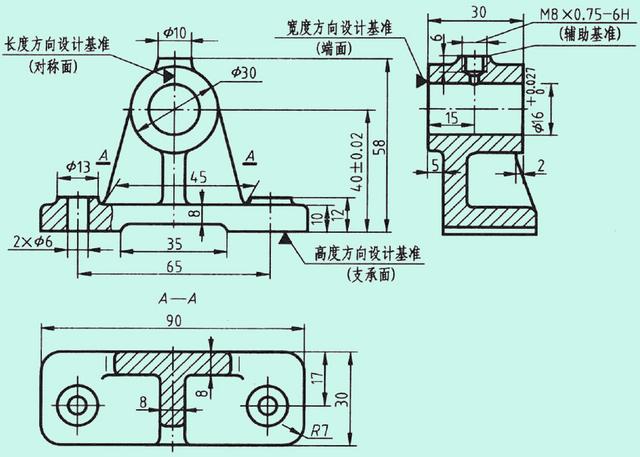

轴承座的尺寸标注

首先分析尺寸基准：

长度方向尺寸基准是轴承座左右对称平面。

高度方向尺寸基准是底板底面，轴孔的中心高40±0.02就是从高度方向主要基准出发的。

宽度方向尺寸基准是轴孔后端面，15、5等定位尺寸是从宽度方向主要基准注出的。

轴孔φ16是基准孔，其公差等级为IT8。

浇油螺孔M8×0.75-6H是细牙普通螺纹，大径8、 螺距0.75，中径、顶径公差带均为6H。
