变压器原理与结构图详解

本期我们的主题是变压器的原理

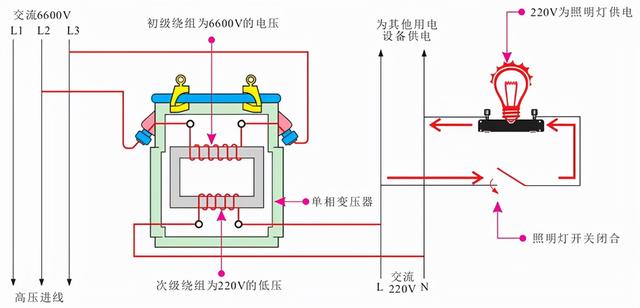

单相变压器可将高压供电变成单相低压供各种设备使用，如可将交流6600V高压经单相变压器变为交流220V低压，为照明灯或其他设备供电。单相变压器具有结构简单、体积小、损耗低等优点，适宜在负荷较小的低压配电线路（60Hz以下）中使用。

图4-5为单相变压器的功能示意图。

精彩演示

图4-5 单相变压器的功能示意图

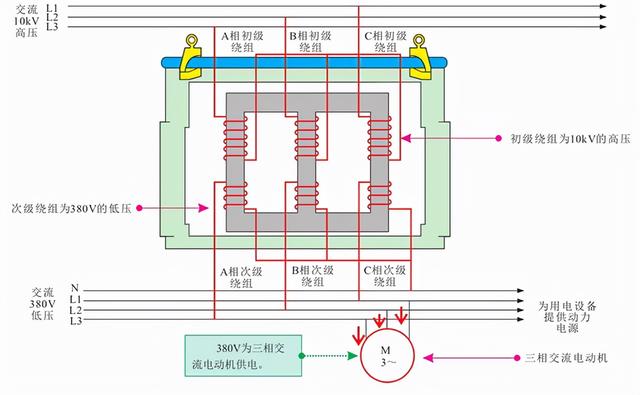

三相变压器主要用于三相供电系统中的升压或降压，常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源。图4-6为三相变压器的功能示意图。

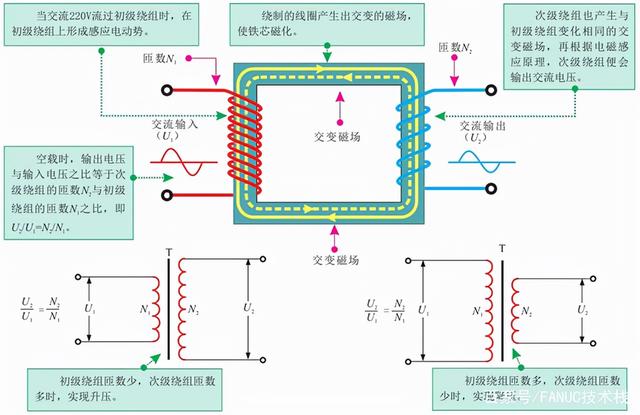

变压器利用电感线圈靠近时的互感原理，将电能或信号从一个电路传向另一个电路。变压器是变换电压的器件，提升或降低交流电压是变压器的主要功能。

图4-7为变压器的电压变换功能示意图。

图4-6 三相变压器的功能示意图

图4-7 变压器的电压变换功能示意图

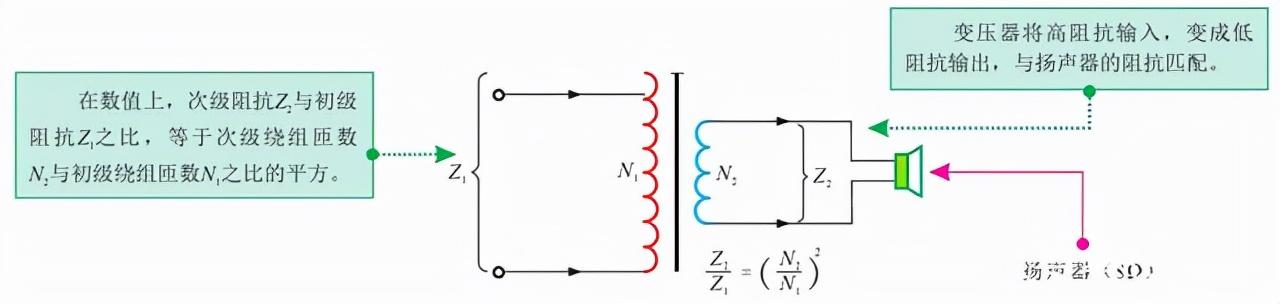

变压器通过初级线圈、次级线圈可实现阻抗变换，即初级与次级线圈的匝数比不同，输入与输出的阻抗也不同。图4-8为变压器的阻抗变换功能示意图。

图4-8 变压器的阻抗变换功能示意图

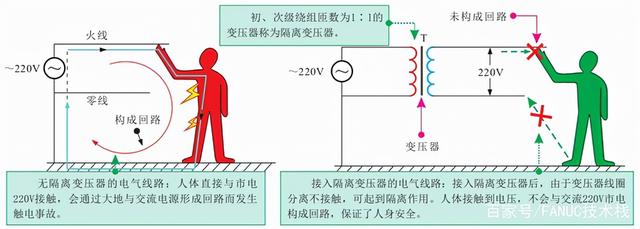

根据变压器的变压原理，初级部分的交流电压是通过电磁感应原理“感应”到次级绕组上的，而没有进行实际的电气连接，因而变压器具有电气隔离功能。

图4-9为变压器电气隔离功能示意图。

图4-9 变压器电气隔离功能示意图

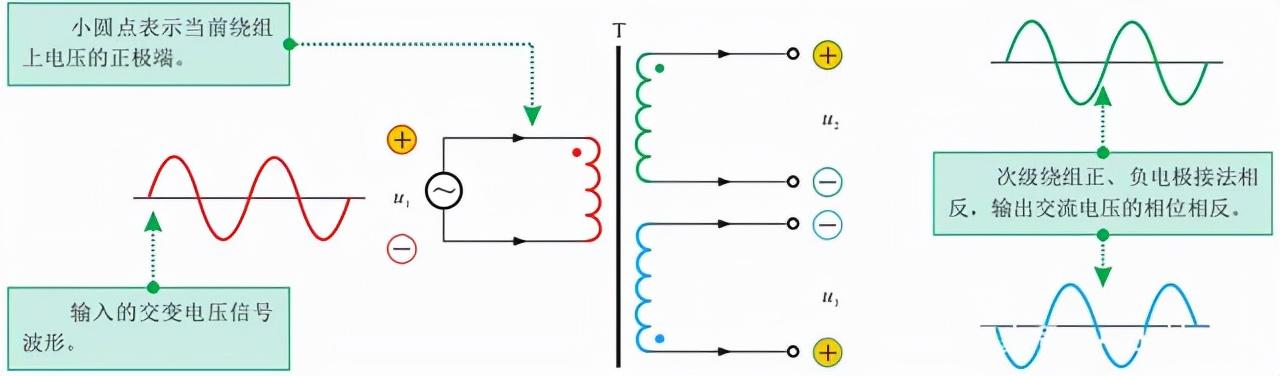

通过改变变压器初级和次级绕组的接法，可以很方便地将变压器输入信号的相位倒相。图4-10为变压器的相位变换功能示意图。

图4-10 变压器的相位变换功能示意图

好了，以上就是本期所有的内容，希望你会喜欢。
