pe是什么线路（PE线与N线的区别和关系）

PE线与N线的区别

PE线是保护零线，只用于连接电气设备外露可导电部分，在正常工作情况下无电流通过

N线是工作零线作为电源线用于连接单相设备或三相四线设备，在正常工作情况下会有电流通过

PE线和N线严禁混用

PE线与N线的关系

PE线由总漏电保护器电源侧N线引出

N线应接入总漏电保护器电源侧N接线端

PE线不得经过总漏电保护器

经过总漏电保护器后，N线与PE线不得再做任何电气连接

PE线上严禁装设开关或熔断器，严禁通过工作电流，严禁断开。

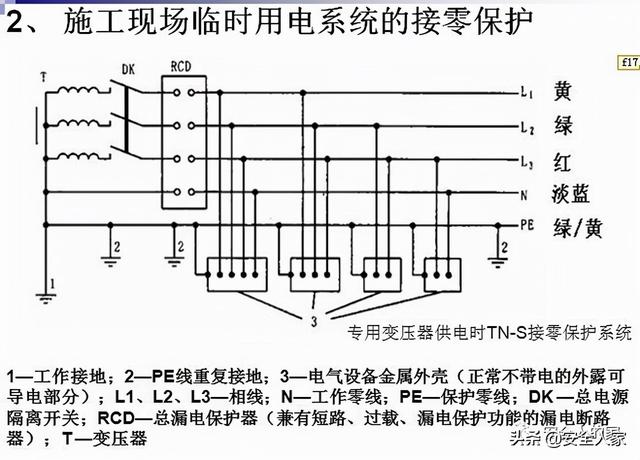

当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保护一致。不得一部分设备做保护接零，另一部分设备做保护接地。

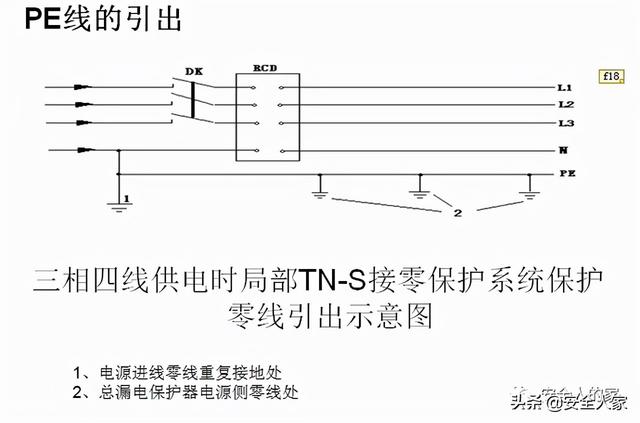

采用TN系统做保护接零时，工作零线(N线)必须通过总漏电保护器，保护零线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统
