储水箱供水自动控制电原理

家用储水箱自动控制部分电路比较简单。

它主要由一下几部分组成：单线电源，空开，接触器，水位检测开关，潜水泵。

工作原理如下：当空开闭合时，当储水箱水上限满位时，尽管整个回路在供电，由于水位检测开关在“浮子”的作用下，呈现“断路”状态，因此，交流接触器是不得电，潜水泵电机停止运转。

当储水箱水位下降到底水位时，水位开关在“浮子”的作用下，无有浮力，开关闭合，交流接触器电磁线圈得电，接触器主触电闭合，电机开始运转。自动上水与储水箱。待到上限水位已满，浮子断开浮力开关，接触器失电源，电机停止运转。周而复始，达到自动储水。

当控制部分出现故障时，首先测量空开输入端与输出端供电是否正常，首先排除空开故障。然后断开空开，测量接触器线圈阻值，用三用表R×1挡，其线圈阻值在十几欧姆左右，线圈阻值无穷大时线圈断路或者烧毁。

水位开关闭合时阻值为零欧姆；断开时阻值为无穷大。

当潜水泵电机出现故障时，空开会频繁的“跳闸”断电，需要检修潜水泵。

需要说明的是，一般潜水泵电路，不大使用漏电保护器，因其灵敏度过高。使用空开居多。此时需要做好重复接地保护，应当具有资质的电工来操作。按规范进行操作。使用，维修本真安全第一为原则。

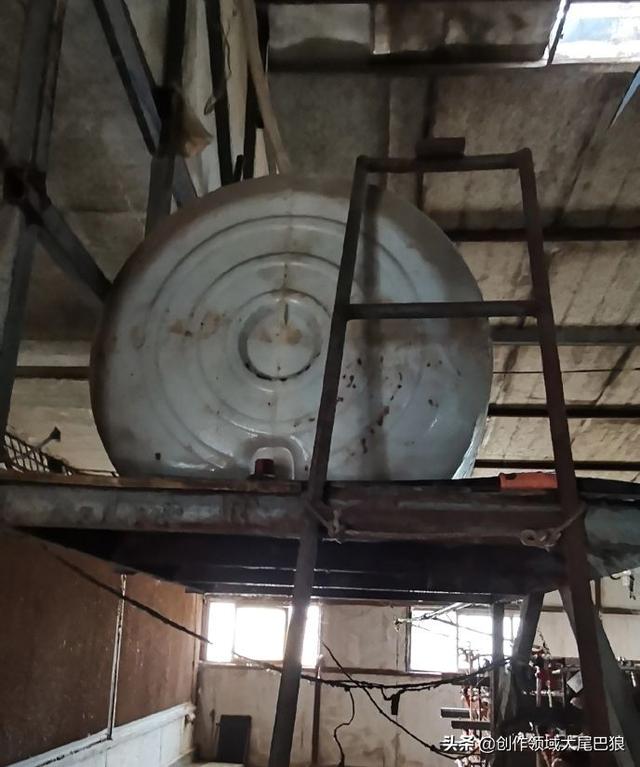

储水箱

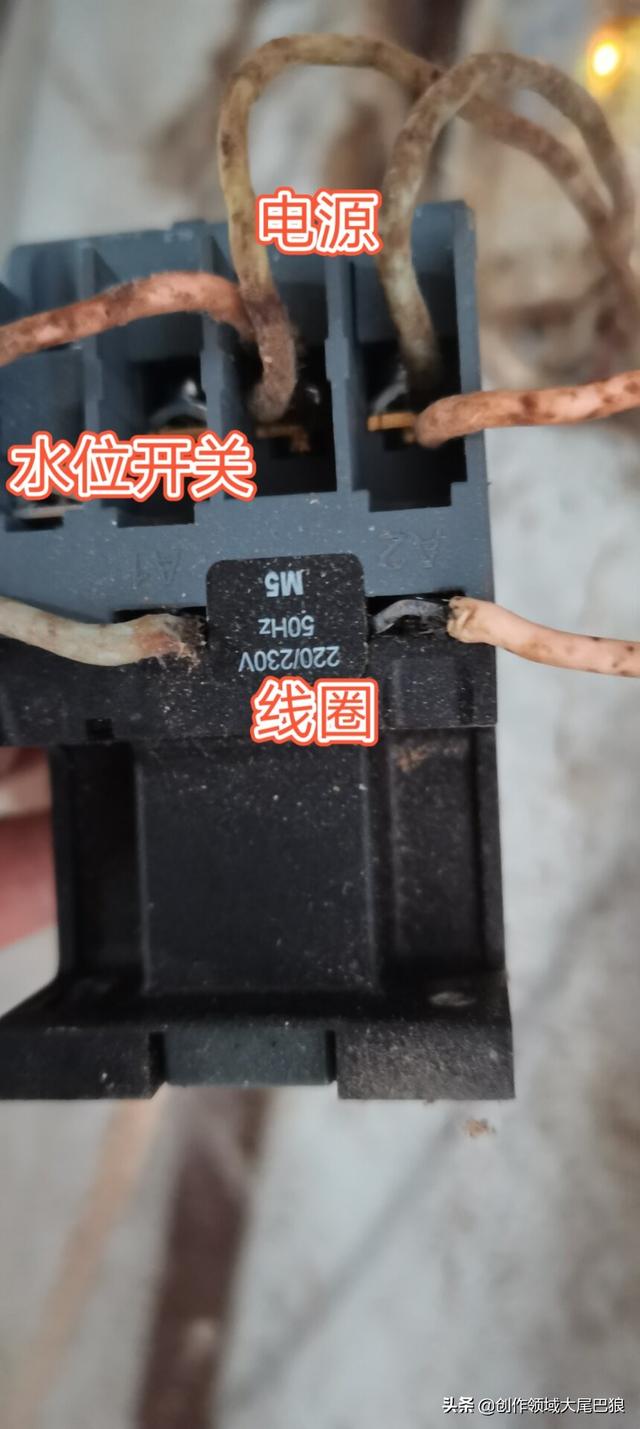

交流接触器接线

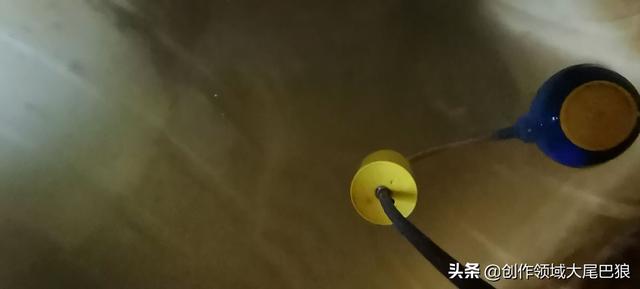

水位检测浮力开关

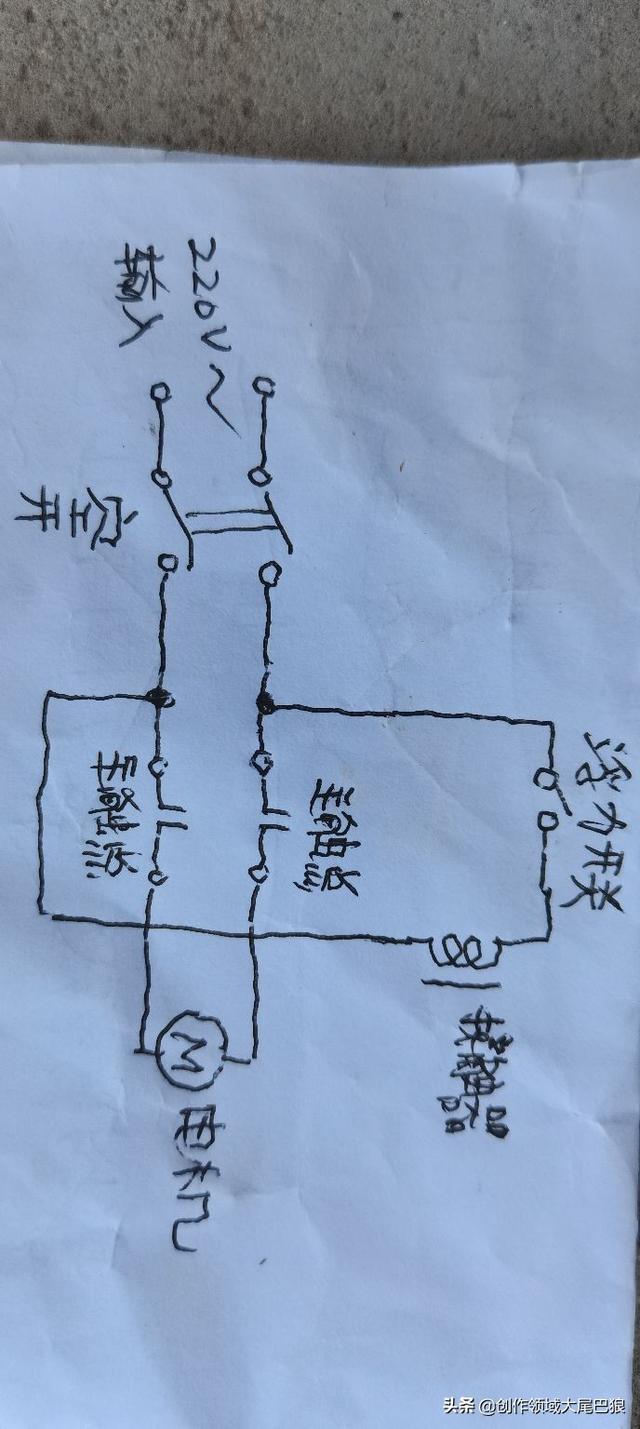

（电源理图如下）
